三大电池级硫酸盐蒸发结晶工程
MVR耦合结晶技术助力新能源材料生产
前言
随着新能源汽车与储能产业的爆发式增长，电池级硫酸钴、硫酸镍作为三元前驱体的核心原料，其产能、纯度及晶体品质直接决定产业链下游的竞争力。思达能环保子公司四川硕泰赛普环保科技有限公司在湖南耒阳、河北唐山运行三个重点蒸发结晶项目，覆盖硫酸钴与硫酸镍两大产品线，累计蒸发处理能力超过22t/h。
本文将介绍三个项目的工艺路线、参数及技术优势，展现国内领先的MVR蒸发结晶技术如何助力新能源材料实现低碳、高效、高纯生产。

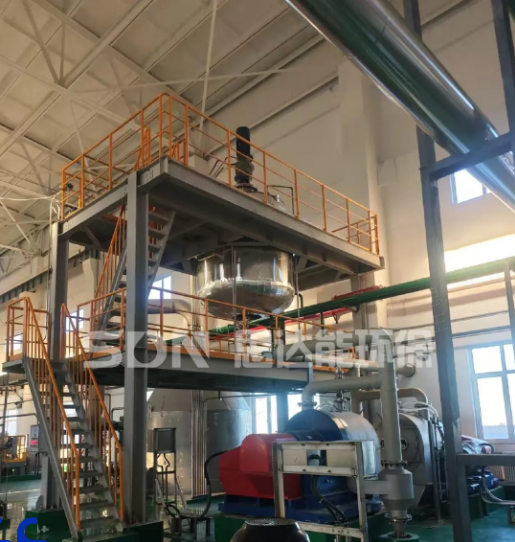

项目一
年产1万吨电池级硫酸钴蒸发结晶项目
产品名称：七水硫酸钴（电池级）
项目地点：湖南省耒阳市
承建单位：思达能子公司——四川硕泰赛普环保科技有限公司
蒸发量：3 t/h
产品出料量 ：1.5 t/h
工艺路线：MVR蒸发浓缩 + 真空DTB连续结晶
本工艺采用MVR机械蒸汽再压缩技术与真空DTB（Draft Tube Baffle，导流筒-挡板）连续结晶器耦合联动，实现从低浓度原液到高纯度、大颗粒晶体的连续化、节能化生产。
工艺原理详解
（一）MVR蒸发段
利用蒸汽压缩机将蒸发器产生的低温二次蒸汽（约60-80℃）进行压缩，使其温度、压力升高（通常升温8-12℃），作为蒸发器自身的加热热源。
二次蒸汽的潜热被循环利用，仅系统启动时需要少量生蒸汽预热，正常运行后几乎无需新鲜蒸汽消耗。
实现料液的高效、低温、连续浓缩，大幅降低蒸发单元的运行能耗，相比传统多效蒸发可节能50%-70%。
（二）真空DTB结晶段
浓缩后的高温料液进入真空环境下的DTB结晶器，通过减压闪蒸实现快速降温，形成稳定的过饱和度。
DTB结晶器内部设有导流筒与挡板结构，在轴流循环泵的驱动下，料液形成内外双循环流场：
内循环：导流筒内向上流动，筒外向下沉降，促进晶体均匀悬浮与生长。
外循环：部分料液经换热器精确控温，维持结晶器内温度稳定。
挡板结构有效隔离细晶区与生长区，防止细晶过度增殖，保障晶体粒度均匀、表面光洁、不易团聚。
系统可连续进料、连续出料，产品粒度分布集中，适用于电池级硫酸钴对晶体形貌的严格要求。
项目亮点
低能耗运行：MVR技术使吨水蒸发电耗仅约40-60 kWh，运行成本显著低于多效蒸发。
产品高纯化：连续结晶工艺避免了物料长时间高温停留，减少杂质夹带与母液循环累积风险。
自动化程度高：全流程DCS控制，蒸发温度、结晶过饱和度、出料粒度均可精准调节。

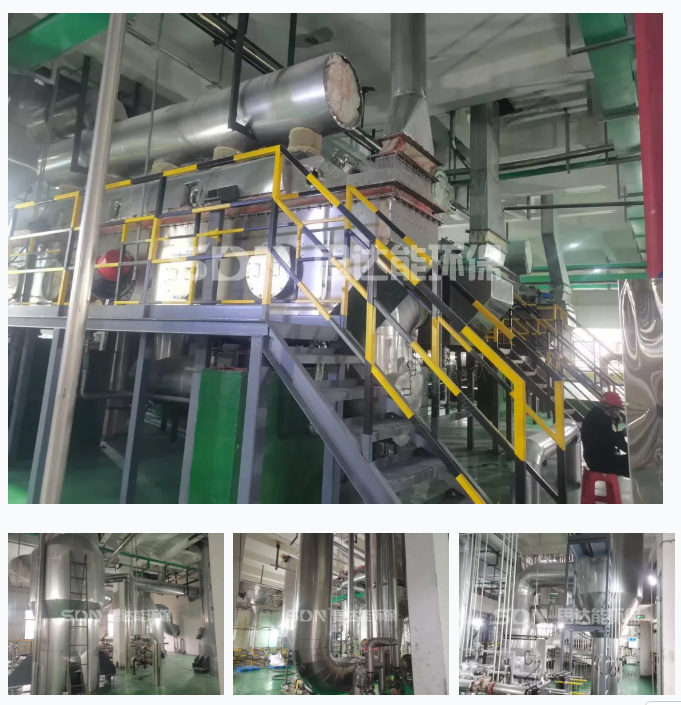

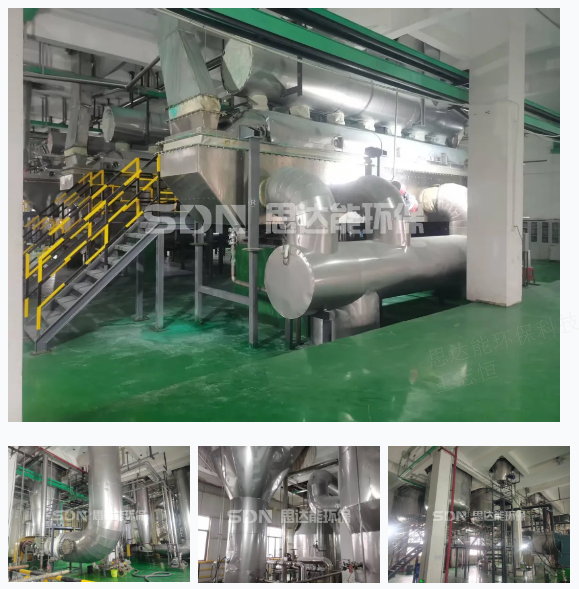

项目二
硫酸钴蒸发结晶成套设备系统
产品名称：七水硫酸钴（电池级）
项目地点：河北省唐山市
承建单位：思达能子公司——四川硕泰赛普环保科技有限公司
蒸发量：4.5 t/h
产品出料量 ：2 t/h
工艺路线：MVR蒸发浓缩 + 真空DTB连续结晶
本系统设计采用国内最新的蒸发结晶工艺，与项目一工艺路线一致，但处理规模更大，且在设备选型、材质防腐、热力平衡优化等方面进行了针对性强化。
工艺原理详解
MVR蒸发段：蒸汽压缩机将蒸发器产生的二次蒸汽压缩升温、升压后，作为加热热源循环利用。系统仅启动时消耗少量生蒸汽，运行中几乎无新鲜蒸汽消耗，实现料液高效、低温、连续浓缩。
真空DTB结晶段：浓缩后料液进入真空环境下的DTB结晶器，通过减压闪蒸、控温降温形成稳定过饱和度，配合导流筒与挡板结构实现晶体有序生长，在连续出料的同时保证晶体粒度均匀、不易团聚、无细粉。
成套设备系统构成
本成套系统涵盖以下核心单元：
单元模块 | 主要设备 | 功能说明 |
蒸发浓缩单元 | MVR蒸发器、气液分离器、蒸汽压缩机 | 实现低能耗、连续浓缩，回收二次蒸汽潜热 |
结晶生长单元 | DTB结晶器、轴流循环泵、外置换热器 | 控制过饱和度与流场，促进晶体有序生长 |
固液分离单元 | 离心机、稠厚器 | 完成晶体与母液的高效分离 |
干燥包装单元 | 气流干燥机、振动流化床、自动包装机 | 去除表面水分，获得合格产品并包装 |
公用工程单元 | 真空系统、冷却水系统、DCS控制系统 | 保障系统稳定运行与自动化控制 |
项目适用场景
该成套系统充分适配无机盐、锂电材料、精细化工等高盐溶液结晶提纯的主流工艺要求，尤其适用于硫酸钴、硫酸镍的结晶制备，可为唐山及周边地区的新能源材料产业提供可靠的技术装备支撑。

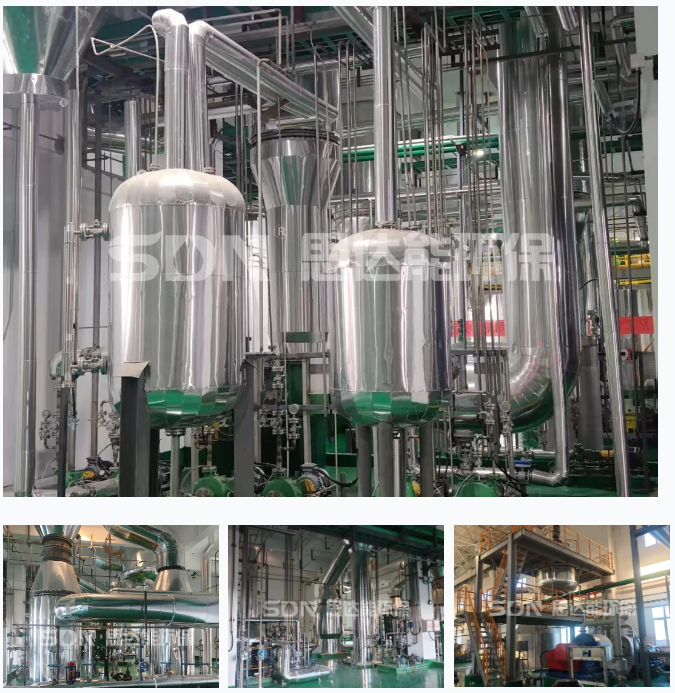

项目三
年产5万吨电池级硫酸镍蒸发结晶项目
产品名称：六水硫酸镍（电池级）
项目地点：湖南省耒阳市
承建单位：思达能子公司——四川硕泰赛普环保科技有限公司
蒸发量：15 t/h
产品出料量 ：7 t/h
工艺路线：MVR蒸发浓缩 + 间歇釜式冷却结晶
本工艺采用MVR机械蒸汽再压缩蒸发浓缩与间歇式结晶釜冷却结晶的方式联动生产，实现料液从低浓度原液到高纯度、大颗粒晶体产品的连续化、节能化生产。
工艺原理详解
（一）MVR蒸发段
与上述项目一致，利用蒸汽压缩机将二次蒸汽压缩升温、升压后循环利用潜热。
蒸发量达15t/h，为大产能项目，蒸汽压缩机功率与换热器面积相应放大，同时优化了多效预热系统以进一步提升热效率。
运行中几乎无新鲜蒸汽消耗，实现料液的高效、低温、连续浓缩。
（二）间歇釜式冷却结晶段
浓缩后的高温料液进入结晶釜，通过外加循环冷却水（或冷冻水）系统，按预设降温曲线缓慢降温，形成稳定的过饱和度。
晶种投加：在结晶初期精确投加适量晶种，控制晶核数量，避免爆发成核导致细粉过多。
养晶操作：在特定温度区间保持恒温或缓慢降温，促进晶体充分生长，同时控制搅拌转速以避免晶体破碎。
放料与批次管理：单批次结晶完成后（通常8-12小时），将晶浆排出至离心分离工序。每批次之间可进行清洗或直接进入下一循环，便于质量追溯与工艺调整
间歇结晶 vs 连续结晶的选择依据
对比维度 | 间歇釜式冷却结晶 | 连续DTB结晶 |
适用场景 | 产品规格多样、批次切换频繁 | 单一产品、大规模连续生产 |
晶体粒度控制 | 灵活，可通过降温曲线、晶种调节 | 稳定，粒度分布集中 |
设备投资 | 相对较低，多釜并联 | 单套设备投资较高 |
操作灵活性 | 高，可随时调整工艺参数 | 低，调整后需较长时间稳定 |
项目选择 | 硫酸镍产能大，间歇工艺成熟稳定，便于多批次质量管控 | —— |
项目亮点
大产能设计：15t/h蒸发量、5万吨/年产能，满足头部前驱体企业对硫酸镍的大宗需求。
节能优势显著：MVR技术使吨水蒸发电耗远低于传统多效蒸发，年运行成本节约显著。
晶体品质可控：间歇结晶便于针对每批次产品进行精细化控制，确保粒度均匀、无细粉、不易团聚。
三个项目技术共性总结
蒸发核心：
均采用MVR机械蒸汽再压缩技术，仅启动时消耗少量生蒸汽，运行中几乎无新鲜蒸汽消耗，节能50%-70%。
结晶策略：
硫酸钴项目采用DTB连续结晶，硫酸镍项目采用间歇釜式冷却结晶，因物料特性和产能需求差异化选型。
产品品质：
均产出电池级产品，晶体粒度均匀、表面光洁、无细粉、不易团聚，满足新能源产业链严苛标准。
自动化控制：
全流程DCS控制，蒸发温度、过饱和度、结晶温度曲线、出料粒度均可精准调节。
环保与低碳：
大幅降低蒸汽消耗与碳排放，符合绿色工厂建设要求。
结语
从湖南耒阳到河北唐山，三个项目覆盖硫酸钴与硫酸镍两大核心产品，累计蒸发处理能力超过22t/h，年产电池级硫酸盐达6万吨以上（钴1万+钴1.3万+镍5万）。
我们将持续以MVR蒸发浓缩+真空DTB连续结晶/间歇釜式冷却结晶为核心技术路线，为客户提供从工艺设计、成套设备到调试运维的全流程服务，助力新能源材料产业实现低碳、高效、高纯的可持续发展目标。
