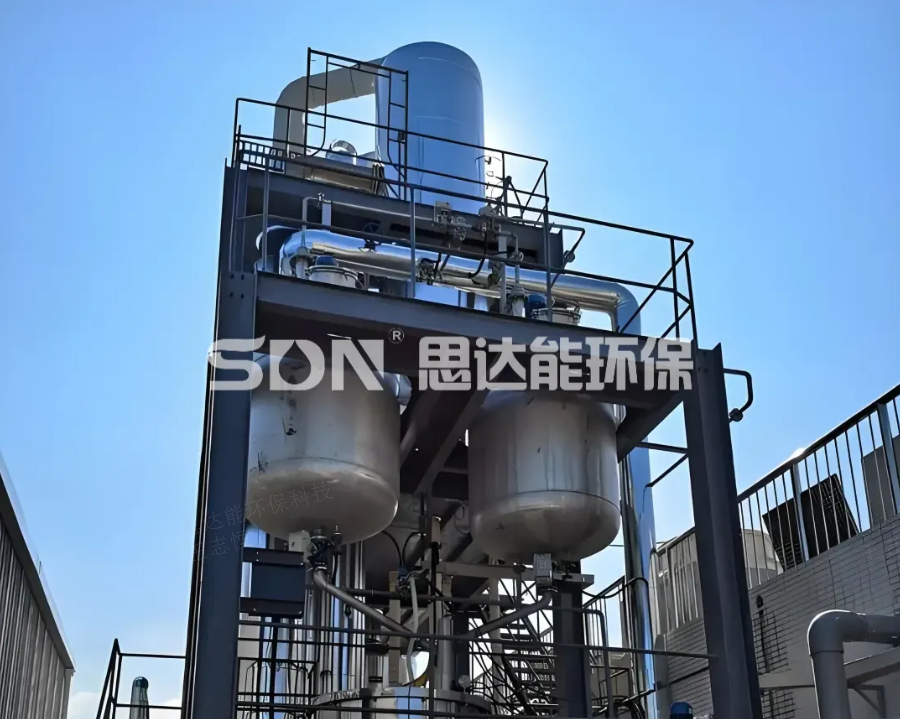

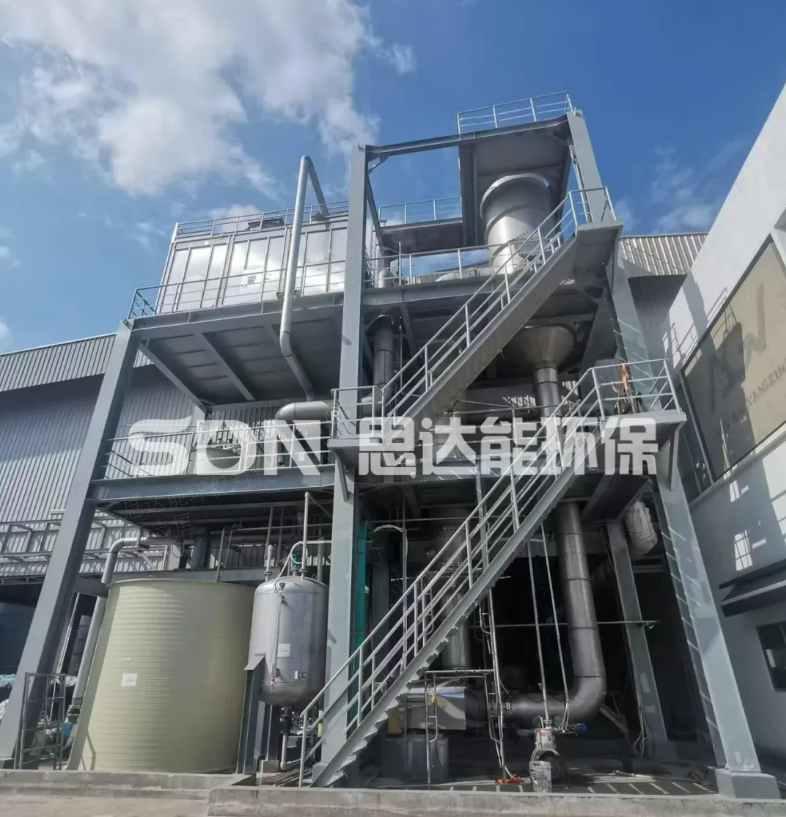

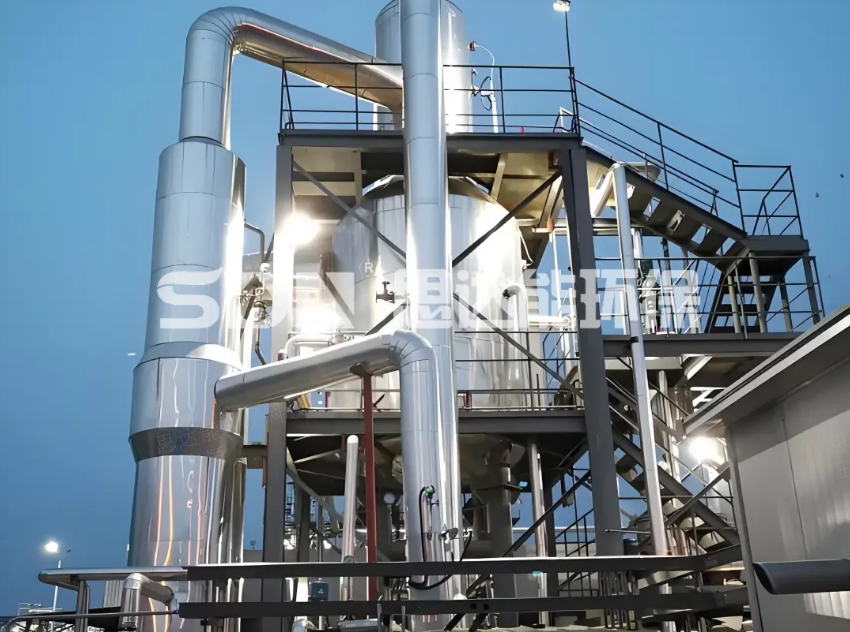

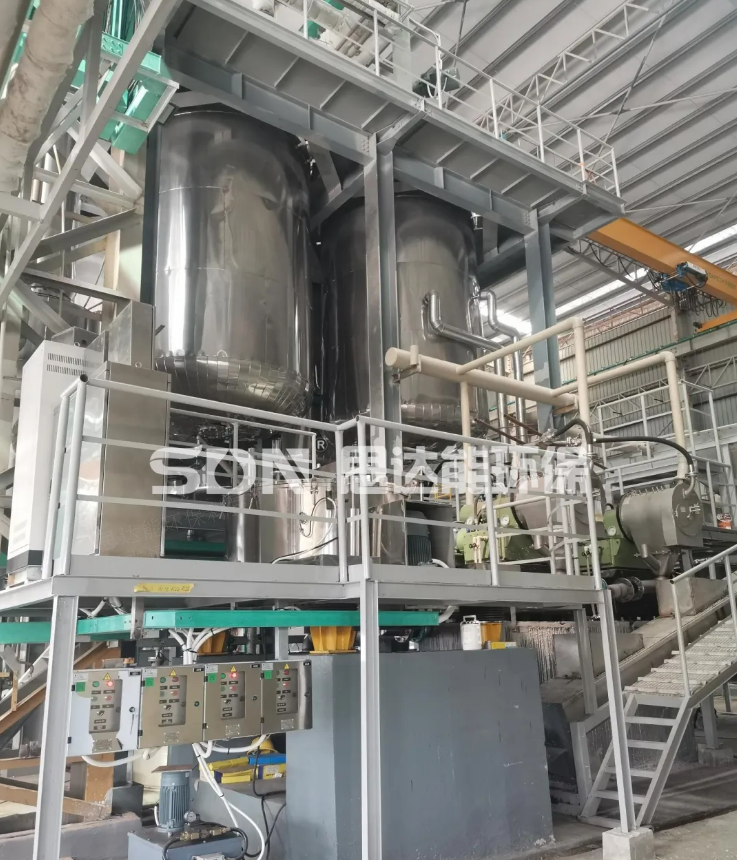

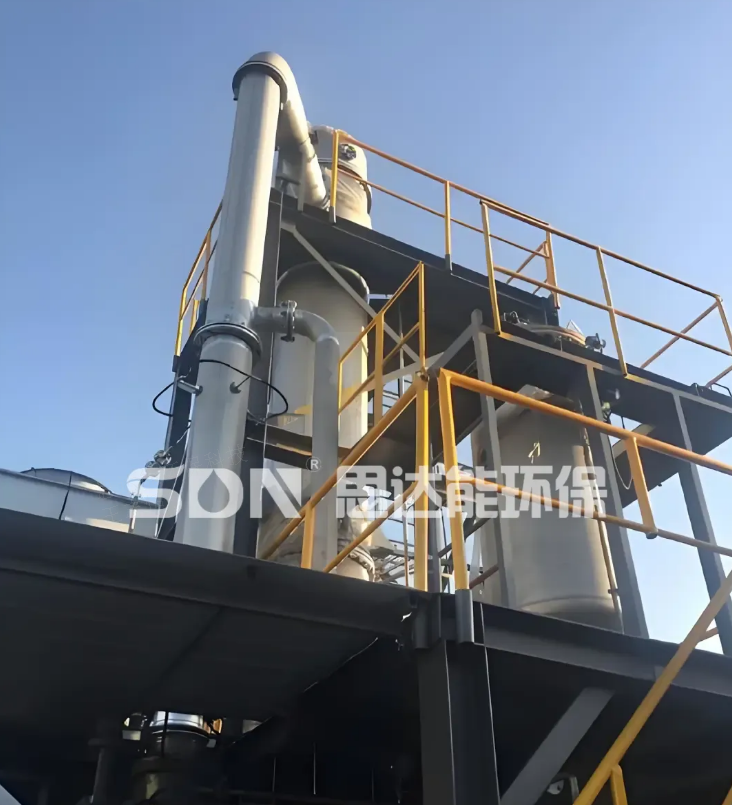

60t/d 二效硫酸锌蒸发结晶系统项目简介

项目名称：60t/d 二效硫酸锌蒸发结晶系统

项目地点：马来西亚

承建单位：思达能子公司——四川硕泰赛普环保科技有限公司

处理能力：60吨/天（蒸发量6t/h）

产品产能：2.5吨/小时 一水硫酸锌（ZnSO₄·H₂O）

一、项目概述

本项目旨在为业主升级其硫酸锌生产工艺，彻底淘汰原有的单釜间歇蒸发结晶模式。为此，项目拟引入一套处理能力为60吨/天的二效逆流蒸发结晶系统，由思达能子公司——四川硕泰赛普环保科技有限公司负责核心工艺设计与关键装备集成。

该系统将实现以下核心目标：

1.产能提升与连续化生产

将间歇式生产改造为连续、稳定的自动化生产，日处理能力达到60吨，产出优质一水硫酸锌产品2.5吨/小时。

2.节能降本

利用二效逆流工艺，大幅降低蒸汽消耗，节约能源成本。同时，自动化运行减少了对人工操作的依赖。

3.产品质量优化

采用先进的硫酸锌高温蒸发结晶技术，精确控制结晶过程，产出颗粒均匀、纯度高的优级一水硫酸锌产品。

4.资源循环利用

系统产生的蒸发冷凝水全部回用于前端洗涤工序，实现工艺用水的内部循环，符合环保和清洁生产要求。

二、二效逆流蒸发结晶技术

本系统的核心技术在于二效逆流蒸发结晶，其设计精妙地利用了物料与蒸汽的逆向流动，实现了热能的最大化利用和工艺参数的最优匹配。

1.蒸汽流向（正向梯级利用）

生蒸汽首先进入一效加热器，加热物料后产生二次蒸汽；该二次蒸汽作为热源进入二效加热器，加热后再产生二次蒸汽进入冷凝器冷凝。生蒸汽仅在一效使用，一效产生的二次蒸汽作为二效热源，实现热能两次利用，大幅降低蒸汽消耗。

2.料液流向（逆向浓度温升）

原料液先进入低温负压的二效蒸发器进行初步浓缩，提浓后的料液再进入高温常压的一效蒸发器进行最终蒸发结晶。这种逆向流动使高浓度物料处于高温环境，黏度降低、传热效率提高，避免了高浓度物料在低温下黏度过高导致的输送和传热难题。

3.压力温度梯度

一效处于高温高压状态，二效处于低温负压状态，形成合理的温差压差，保障传热推动力。

4.工艺流程概述

（1）二效蒸发工段（提浓）

原料液由进料泵送入二效蒸发器。二效加热器壳程通入来自一效的二次蒸汽，加热管程内的原料液。二效蒸发室处于负压状态，溶液在低温下沸腾蒸发，实现初步浓缩。二效产生的二次蒸汽进入冷凝器冷凝为纯净水，回用于前端洗涤；不凝气体由真空泵抽出，维持二效负压。

达到设定浓度的浓缩液由过料泵连续送入一效蒸发器。

（2）一效蒸发工段（结晶）

生蒸汽进入一效加热器壳程，加热来自二效的浓缩液。浓缩液在一效蒸发室内继续蒸发，达到过饱和状态后硫酸锌晶体析出。

一效内晶浆大部分由循环泵送回加热器循环，维持晶体生长；达到设定晶浆密度后，由出料泵排出，送至离心分离和干燥工序。

一效蒸发室产生的二次蒸汽全部导入二效加热器，作为二效热源，实现热能梯级利用。

（3）蒸汽流向（正向梯级利用）

冷凝水回收：一效生蒸汽冷凝水回收利用；二效及冷凝器产生的二次蒸汽冷凝水全部送回前端洗涤回用

真空系统：真空泵维持二效负压稳定

控制系统：DCS/PLC自动监控温度、压力、液位、密度，自动调节运行参数
